水冷マシン２　

English edition under preparation
Please wait for a while now

１９９９年８月３０日朝

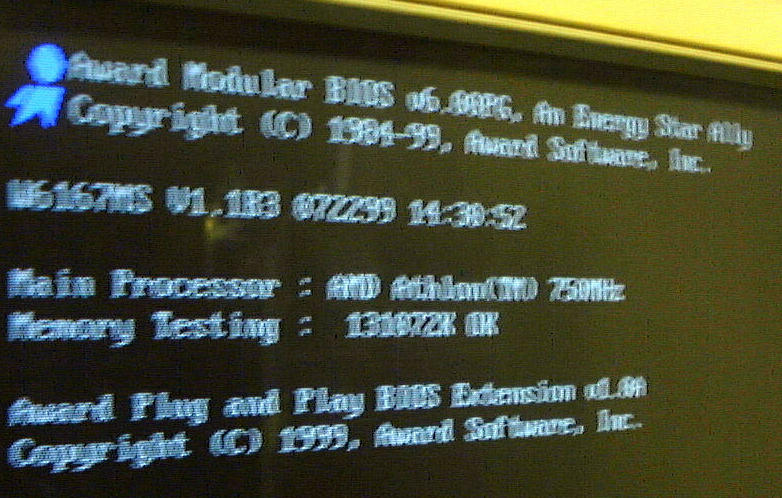

Ａｔｈｌｏｎ７５０へ

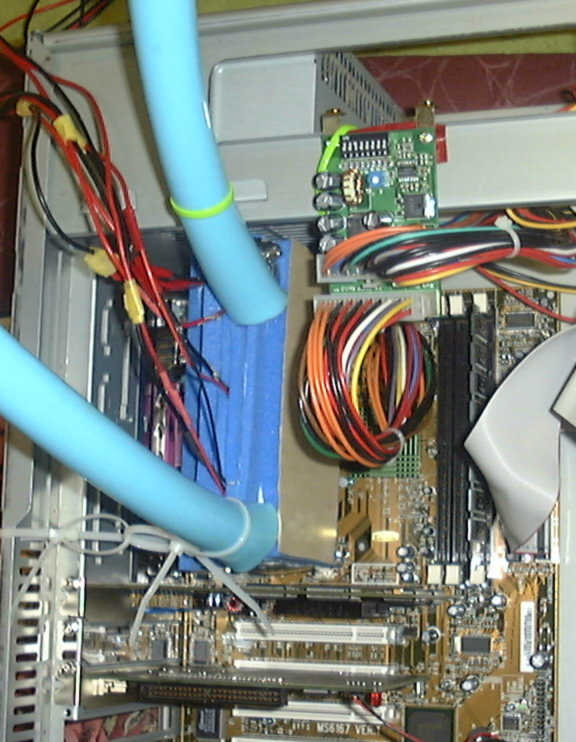

水冷システムへの切り替え完了
しかし、もう会社へ行かないと・・・うーん休みたい
帰ってからテストします。
８０Ｗペルチェ４枚による冷却です
またＥｘｃｒａｆｔさんの拡張設定アダプターも使用可能
の様なので取り付けてみました
ＣＰＵ倍率の変更が面倒に・・・

１９９９年８月２８日ＡＭ６：００
速報！！たった今、Ａｔｈｌｏｎ　ＯＣ　改造チャレンジの
ｓｙｏｕｔｈ さんがＬ２　１／３の解析に成功した模様
ｓｙｏｕｔｈさんすごいぜ！やったね！！
私もすぐ追試したいですが水冷への切り替えの為
少し遅れます。うーん残念

１９９９年８月２７日
Ｔｏｍ’ｓ　Ｈａｒｄｗａｒｅ　Ｇｕｉｄｅにて倍率設定が
公開されてしまいましたね、うーん残念
もう少しのところまで来てたのに・・・
昨日は７５０の起動に失敗、Ｒ１５８取るの忘れてました
早速とりましたが
Ｃｏｒｅ　Ｖｏｌｔａｇｅ　１．６Ｖ　ＮＧ
Ｃｏｒｅ　Ｖｏｌｔａｇｅ　１．６５Ｖ　メモリテストにてＮＧ
Ｃｏｒｅ　Ｖｏｌｔａｇｅ　１．７Ｖ　ＢＩＯＳまで　Ｂｏｏｔ　ＮＧ
いよいよ水冷マシンの出番です
本日マザーボードの防水処理に入りました

１９９９年８月２５日
Ａｔｈｌｏｎ７００ＭＨｚ

本日１Ｋオームのチップ抵抗入手

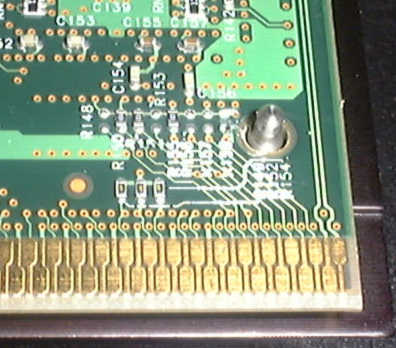

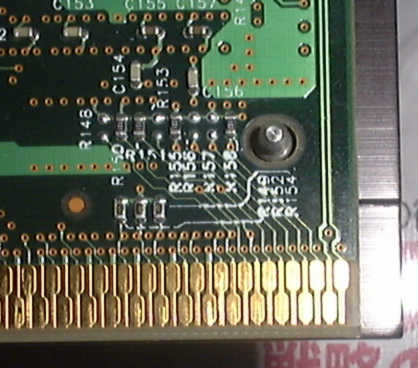

Ｒ１５５〜Ｒ１５８に取り付け端子マスクにて様々な組み合わせ
試しました

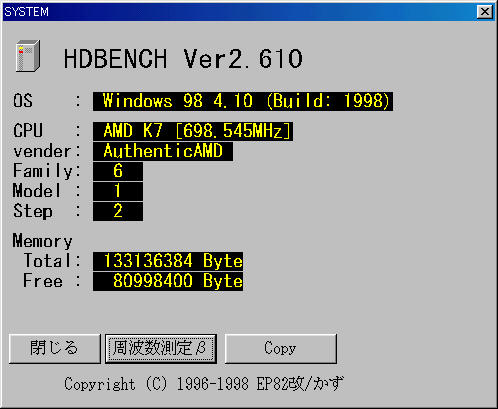

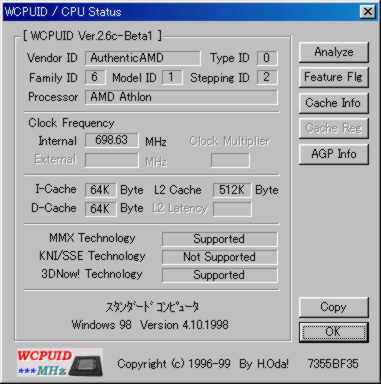

２０数回のトライの後たまたま７００にて起動成功しました
ＴＯＭＡＴＯさん始めｂｕｎｎｙさん、ｓｙｏｕｔｈさん
沢山の方々のＨＰを参考にいたしました。

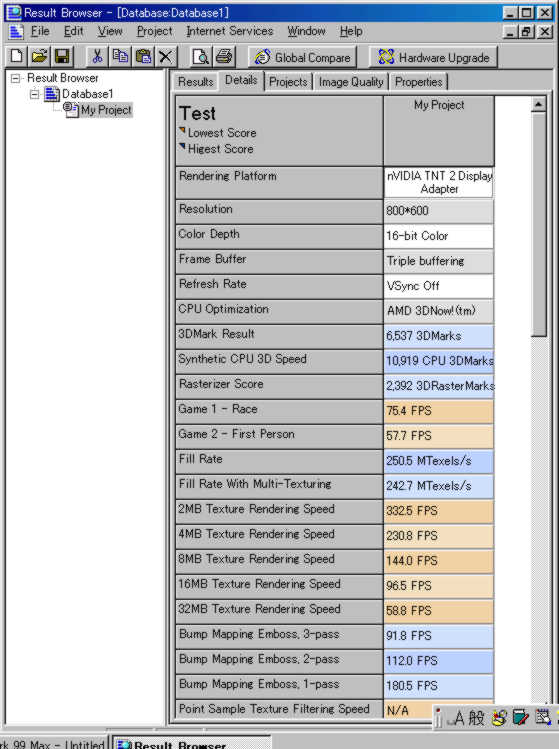

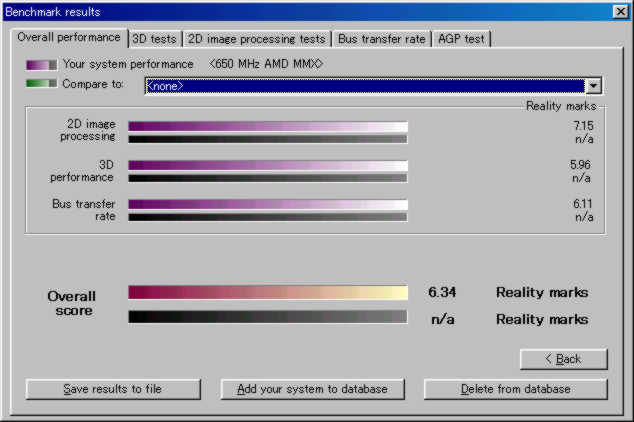

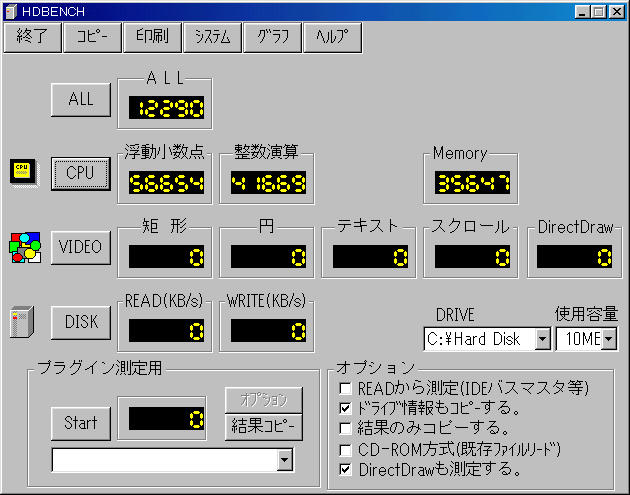

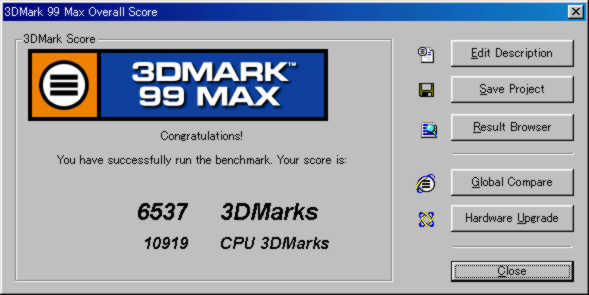

取り急ぎいくつかベンチ取ってみました

抵抗等の位置については後ほど（本日中）にアップします
しばらくお待ちを
トライさんチップ抵抗ありがとうございました。
後で夕飯おごります

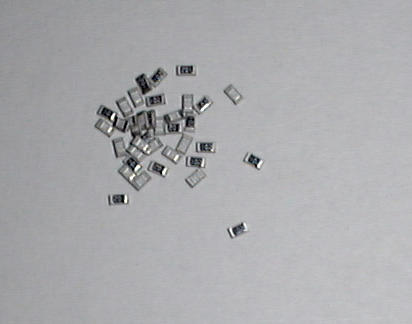

トライさんより頂いたチップ抵抗です

後ほどわかりやすく整理したいと思います

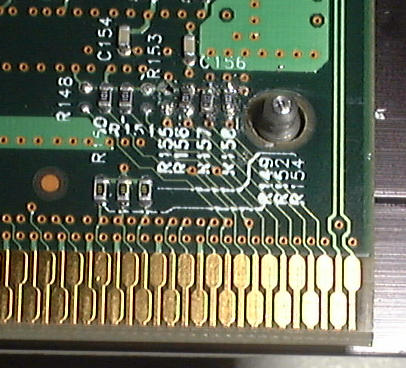

何度も付けたり取ったりして基板は荒れてしまいました

１９９９年８月２２日
本来この水冷マシンはＰ３−５５０を７５０ＭＨｚ以上で
常用するために制作してましたが
ＡＭＤ　Ａｔｈｌｏｎが発売され、そちらに集中したため
中断してました
当初Ａｔｈｌｏｎはクロックの変更が出来ずつまらない
と思ってましたが・・・
Ｇｏｌｄｅｎ　Ｆｉｎｇｅｒｓの解析が進むにつれ
クロックアップの可能性が見えて来ました
既にＴＯＭＡＴＯさんはＡｔｈｌｏｎ５００のオーバークロックに
成功しております

当初の予定通り並列ペルチェ４枚による冷却を行います
多段ペルチェもテストしましたが電圧設定がシビアな為
並列にしました

６５０ＭＨｚの起動を目指しＲ３にチップ抵抗を取り付け
ましたが６００にて起動してしまいました

このサイズのチップ抵抗を持っていなかったので

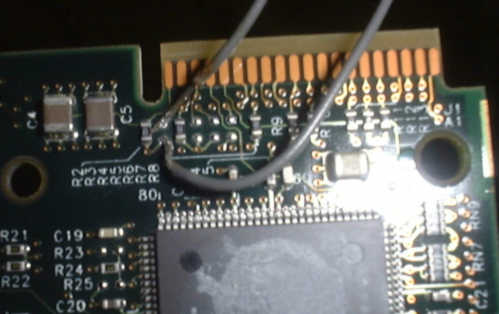

Ｒ３にリード線にて取り付けました
しかし、６５０ＭＨｚにて起動するためには裏側にある

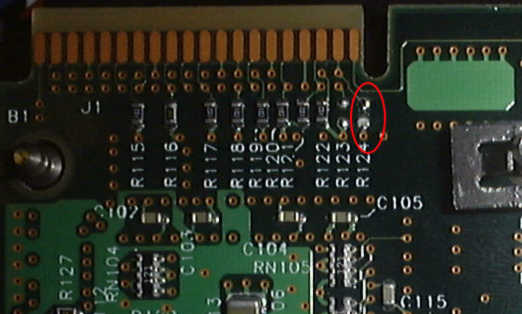

Ｒ１２４のチップ抵抗を外す必要があるみたいです
Ｒ１２４の抵抗を外さなくても
Ｒ６に抵抗を付ける事により７００ＭＨｚで起動出来るみたいですが
既にｂｕｎｎｙさんが挑戦しましたが純空冷では
起動出来なかったそうです
そこで水冷マシンにてテストを行う事にしました

昨日よりＫＥＮＤＯＮさんは
Ａｔｈｌｏｎ用のマルチペルチェプレートの販売を
開始しました
私も先ほど注文しましたが到着まで待てなくて

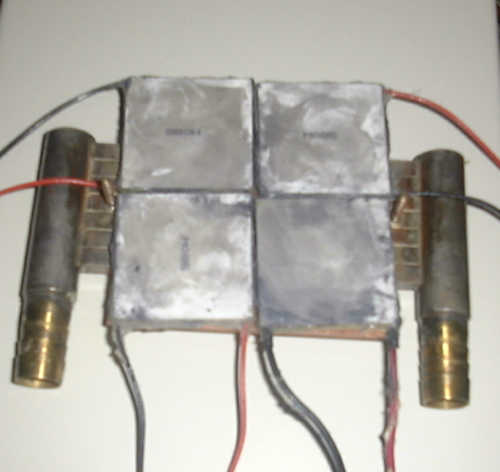

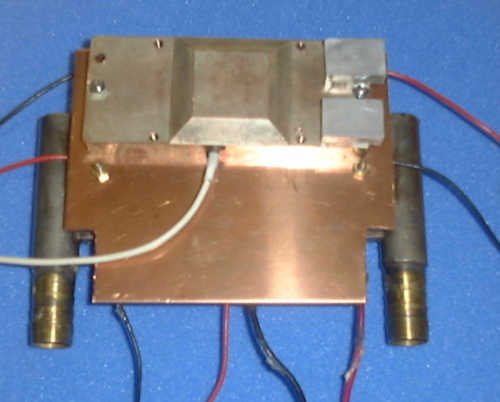

Ｐ３用のマルチペルチェプレートをＡｔｈｌｏｎ用に改造中

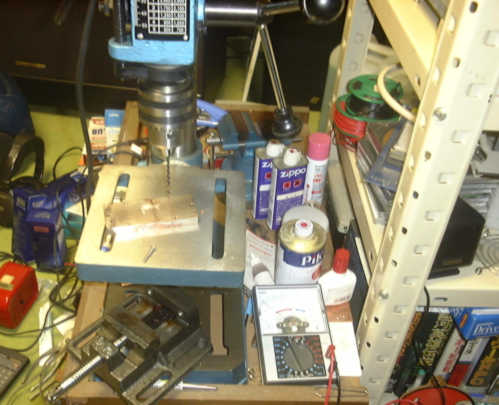

せっかくボール盤を購入した事だし
明日には水冷にてテスト出来ると思います
今日の所はここまでです
実は昨日から寝ていないので・・・・

８月２２日夜

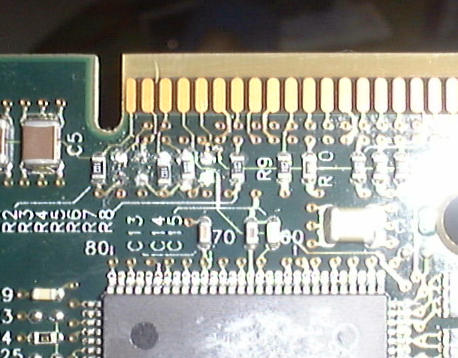

Ｒ６にチップ抵抗を付ける
これで７００かぁー、しかし画面真っ黒起動の気配すらありません
ここで疑問がＢＩＯＳすらこないのに水冷にして起動
出来るのか・・・

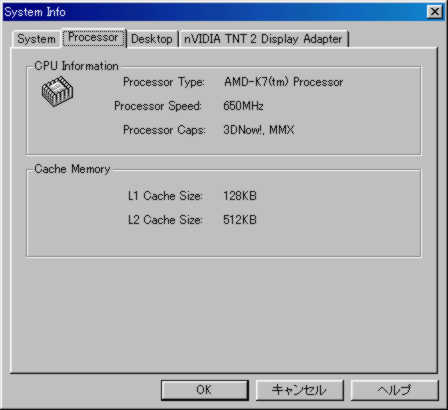

もう一度６５０に挑戦
Ｒ３にチップ抵抗を取り付け１２４を外す

しかし、起動の気配なし
うーん何かが違う
Ａｔｈｌｏｎ５００の５５０ＭＨｚに成功したＴＯＭＡＴＯさんの
サイトをのぞくと倍率変更テクなるものがアップされてました

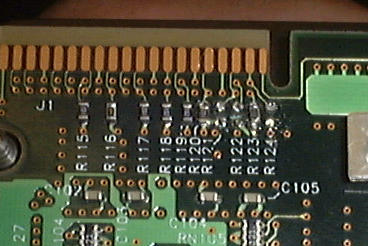

そこにはＲ１５７、Ｒ１５８のチップ抵抗のことが・・・
と言うことはＲ１５８を取れば６５０ＭＨｚで起動かぁ

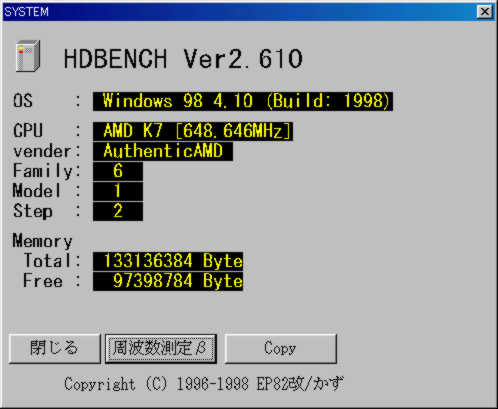

早速試すとすんなり６５０にて起動しました(^O^)
さすがＴＯＭＡＴＯさんです

Ｒ１５８のチップ抵抗私は取ってしまいましたが
今後の展開を考えるとＡ１１９の端子をマスクして
おくほうがよかったかも

まだ７００や７５０の倍率は確定してないので
この部分チップ抵抗を取り付けておいて端子マスクにて
倍率変更を探ったほうが楽ですね
チップ抵抗の表示１０２なので１Ｋオームですね
トライさん、お願いです
ここ読んでましたら大至急１Ｋオームのチップ抵抗
持ってきて下さい
私が家に居なかったらポストに入れといて・・・

さて７００の組み合わせは・・・

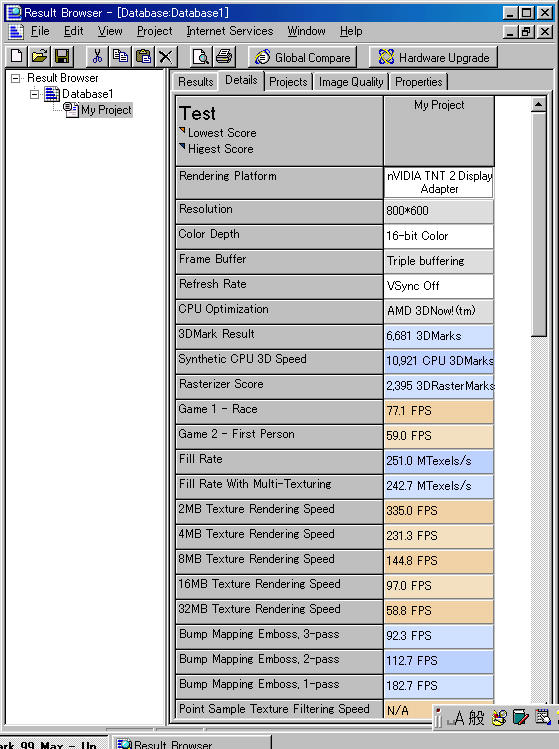

取りあえずいくつかベンチ取って見ました
細かい考察についてはまた後ぼど
とにかく起動できてよかったです。
