はじめに
私は昨年の１１月までは、ごく普通のＰＣユーザーでした。
ディアブロとポストペットを使うくらいでした
インターネットは、趣味に関する情報集めに使ってました
そんな時、たまたまＴＯＭＡＴＯさんのオーバークロックサイトへ
白状しますと、女性のサイトと勘違いしまして・・・
それまで使用していた自作１号機Ｋ６−２３３から
セレロン３００Ａへ移行しました。
とりあえず４５０ＭＨｚの起動に成功して満足でした。
が、ＤＯＳ／Ｖ ＰＯＷＥＲ ＲＥＰＯＲＴなる雑誌の付録ＣＤに
パワレポベンチなるものがありオーバークロックに目覚めました。
何故水冷か
当たりのセレロン３００Ａを引いていたなら
今の私はなかったと思います。どうしても５０４ＭＨｚで起動したくて
空冷ペルチェへと進みました。年が明けＰV５００が発売され
少し様子を見たあと購入しました。
空冷ペルチェと云っても特に結露対策をしたわけでもなかったので
ペルチェ素子への電圧は５Ｖでした
しかし、６００ＭＨｚでの常用が可能となりました。
冬の寒い朝などは、ＳｏｆｔＦＳＢの使用にて６２０ＭＨｚで
起動できとても満足してました。
最近暖かくなりＦＲのループ中に３０分程でフリーズするようになりまして
本格的に結露対策を行う予定でしたが、どうせならこの際一気に水冷に
挑戦してみようと思った次第です。
パーツ選択
水冷と云う事は当然、水枕が必要になります
アルファ等のヒートシンクを改良して自作するか、それとも市販品を使うか
ペルチェ素子は１枚それとも２枚、どうせならＬ２も冷やしたいし
考え始めたら夜も眠れません。
翌日アルファ製ヒートシンクの周りをアクリル板で囲み水を流しテスト
いきなり水漏れだぁー
おいおいホントに大丈夫って感じです。
結局、市販のものを購入する事にトホホ・・・
よしここまで来たらもう戻れない、どうせやるなら本格的に・・・
循環させる水も冷却する事に・・・
冷風機をバラして冷却する事に決定
ＡＺ’ＴＥＣにて温度センサー及びペルチェ素子を購入
水冷ヘッドも購入しようと思いましたが、ＫＥＮＤＯＮさんの水冷ヘッド
のほうが冷えそう。
そんな訳で早速、注文してしまいました
ＫＥＮＤＯＮオリジナルピラミッドバッファ
ＫＥＮＤＯＮマルチペルチェプレートＰU・V用
ＫＥＮＤＯＮ Ｌ２冷却アダプター
ＫＥＮＤＯＮ水冷ユニットです。
丁度全部在庫有りで今日５／１４発送とのメールが届きました。
早くこないかなぁー
そうそう、ペルチェ用の安定化電源も買わないと
冷却水循環用のポンプとホースも買わないと
うーん、もう一台マシンが組めるくらいお金がかかりますね。
とりあえず目標
使用ＣＰＵ ＰV５００ＭＨｚ
ＦＳＢ１３３×５で６６６ＭＨｚで常用出来ればいいなぁと
また、スーパーπ１０４万桁で３分切れればいいなぁと
さてどんな結果になることやら

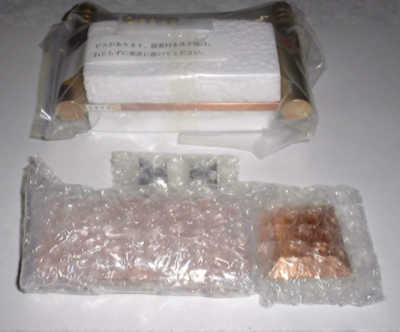

本日５／１６日ＫＥＮＤＯＮさんに注文していた
パーツが届きました。

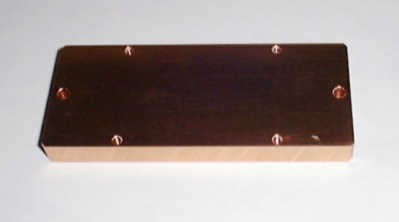

水冷ユニット、ピラミッドバッファ、Ｌ２冷却アダプター、
マルチペルチェプレートです。
今、ペルチェ素子が１枚しかない為、水冷ユニットの水漏れテストを
行いました。結果はＯＫです。
銅製品は最初ピカピカですが、すぐに酸化してくすんだ色に
そこで、銀メッキを行う事にしました
只今メッキ中・・・
やがてこんな濁った色になりますが
この状態がベストです、メッキ液は調製後一週間ほど寝かせた
ほうがいいみたいですが、待てませんでした
混合したメッキ液の保存はしないで処分して下さい
爆発性の化合物が生成しますので・・・うーんＰＣの改造から
離れてきた様な気が・・・？
本来、電解メッキならばメッキ層の厚さをコントロールできますが
シアン化合物が必要で・・・売ってくれませんでしたので
無電解メッキです
後日メッキ方法は、別ページに掲載予定です。
銅よりも銀のほうが熱伝導にすぐれてますので
せっかく精度の高い製品にヤスリがけしちゃいました。
ＫＥＮＤＯＮさんごめんなさいm(_ _)m
完成したら写真掲載します。 続く・・・
今、深夜で眠いのですが、メッキが終了したので・・・

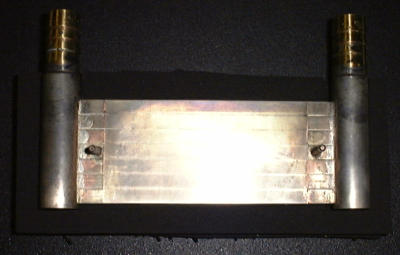

メッキ前です。

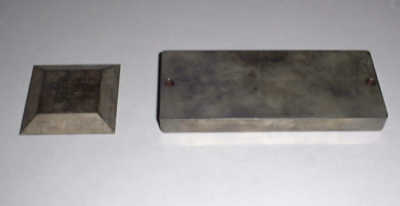

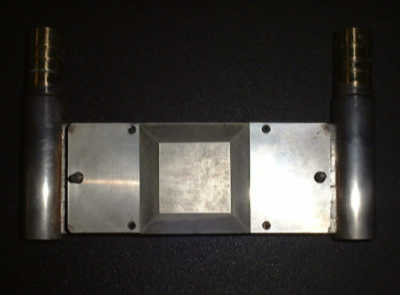

メッキ後はこんな感じになりました。
コンパウンドで磨くとピカピカになりますが
今回メッキ層が薄いので銅の地肌が出てしまうかも？
ペルチェでの冷却を行う為
メッキ層が厚いと、銅と銀の膨張率の差からメッキ剥がれが
発生するとの考えから薄くしました。
とりあえず磨いてみました
今日５／１７は仕事休みでしたので、朝からゴシゴシ磨いて・・・
おっとこんな事してる場合じゃない
冷却水のタンクとして水槽を物色しにペットショップへ
水槽を眺めていると、店員さんが「何かお探しでしょうか？」
いやそのー水槽を・・・
「何をお飼いに？」
あのぉーですねパソコンを冷やして・・・
店員「・・・・」
気まずい雰囲気に、あっ又来ます。
スティングレイなる水槽が、まさに私の為の水槽？
その後ホームセンターでホースを購入
シリコンホースが欲しかったんですが、調べたら内径１２ミリのもので
５メートル４万円おいおいうそだろーって感じです。
ホームセンターで水槽購入しようとしたらナイスな物発見

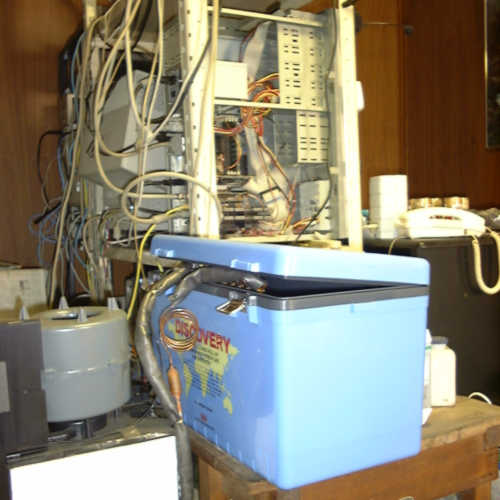

２６リッターのクーラーボックスです。
２５８０円で購入しました

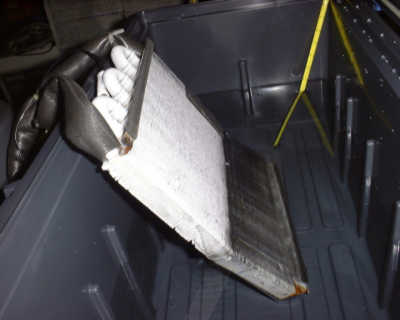

その後冷風機をバラしエバポレーターを投入、１時間ほどで２度まで
下がりました。
クーラーボックスですので容器の外側に結露は見られません
これはいいぞ、水槽よりかなり安く上がりました。
今回あくまでテストですのでクーラントを入れないで
冷やしてみました。
実際の運用では真ん中をアクリル板で仕切り冷却水の量を半分に
したいと思います。
早くペルチェ素子来ないかなぁ
今、持っている安定化電源５Ａですので
５５Ｗのペルチェ素子２枚を１２Ｖで使用するのは無理ですので
今週中に１５Ａの安定化電源の購入を予定しています。 次回へ続く

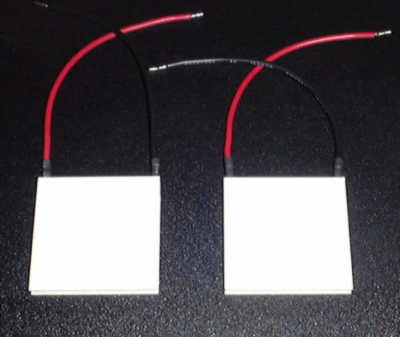

５／１９ペルチェ素子到着
やったーペルチェが来たぞ
そんな訳で今日は、ＣＰＵとマザーの防水処理に入りました。
あと結露防止の為のヒーターを購入しないと・・・ぅーん忙しい
水冷に夢中ですっかり忘れてましたけどＰ３−５５０が
Ｌ２はどこのものが載ってるのかなぁ
さて冷却側と放熱側を間違えないように乾電池で確認
ちなみに写真の面が冷却側です。
今日はこの後冷却水タンクにポンプを組み込みます。
日曜日あたりにペルチェでの冷却試験を予定してます。 次回へ続く
５／２２
上のペルチェは防水加工してない為
シリコンシーラントにて防水処理を行いました。

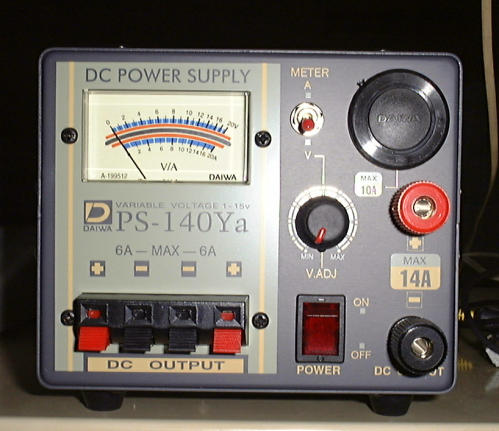

そして安定化電源を買いに無線機屋へ行ってきました。
無線と云えば免許もないのにもっていたりします。
パワーブースター使用で５０Ｗ
以前、電波監理局よりきつく警告されましたので１０年程、波は出してません
最近の無線機はかっこいいですね
アマチュア無線の免許取りますか？

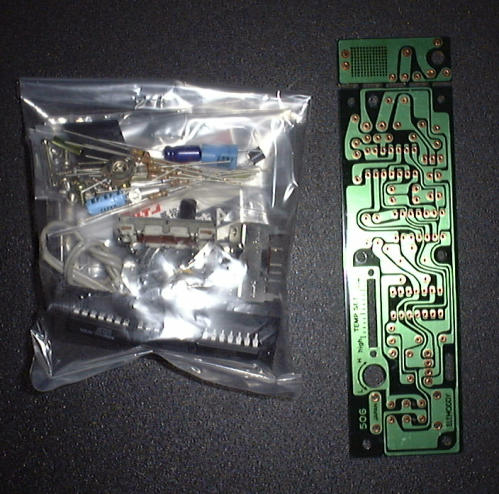

そして万が一の水漏れに備え、お風呂ブザーなるものを購入しました
実は製作キットです
まぁハンダ付け普段からやってないと・・・
私は不器用ですので練習、練習
マザーボードもこれくらい大雑把な基盤だと楽なんですが
そして更なる問題が・・・
私の持ってる温度計マイナス３０度なんて測れない(-_-;)
たしか、千石電商のＨＰにマイナス５０度まで測定可能な温度計が
早速購入しましょう。早く来ないかなぁ
水冷への道のりは長いです。 次回へ続く
５／２３

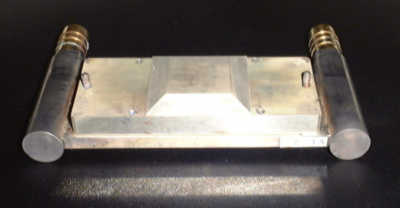

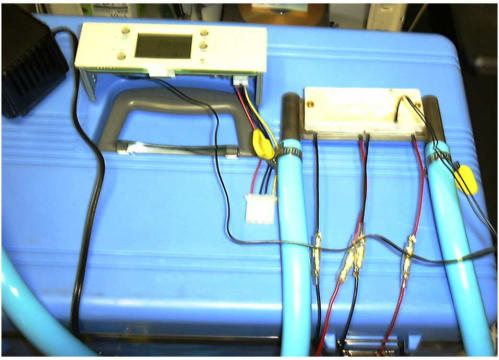

今日は水冷ユニットにペルチェ素子をセット
ポンプにホースを接続し水漏れの最終チェックを行った
ペルチェ電圧１２Ｖにて

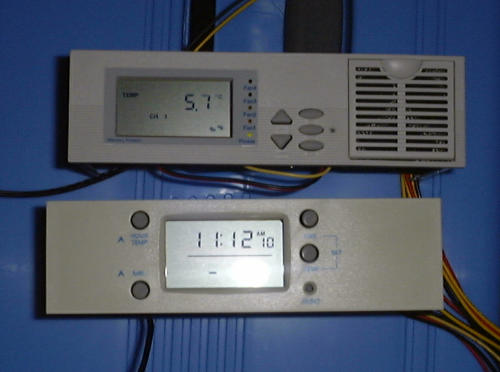

この状態でマルチペルチェプレート上の温度は３０分でマイナス５度へ
冷却水は２次冷却を行い７度でした
次回からサンペレカを使用してＣＰＵの断熱、防水処理に入ります。
ピラミッドバッファですが
セレロンのコアには丁度いい大きさですが、Ｐ３のコアは小さい為
コア部分に銅板を挿入しピラミッドバッファとの接触面を大きくしようと思い
現在製作中です。 次回へ続く
５／２７
この所更新してませんでしたが、ここ数日で完成させました

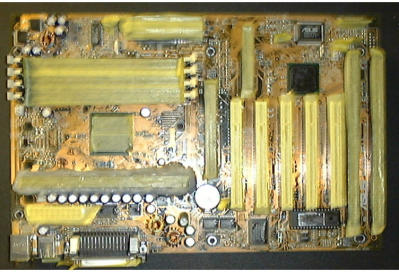

マザーボードは、テープにてマスキングし防水スプレーを
水冷ユニットはウレタン製のスポンジにて断熱処理を行いました

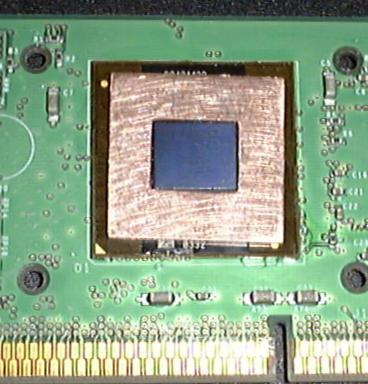

ＣＰＵコア周りに銅板を挿入
Ｌ２冷却アダプターと、この銅板を削るのに半日がかり
サンドペーパーにて仕上げました。腕か痛い
ＣＰＵに合わせてウレタンスポンジを削ってましたが

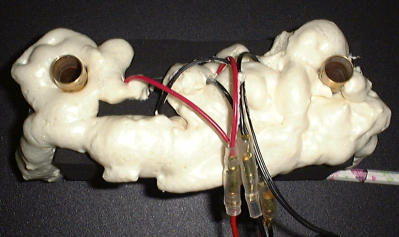

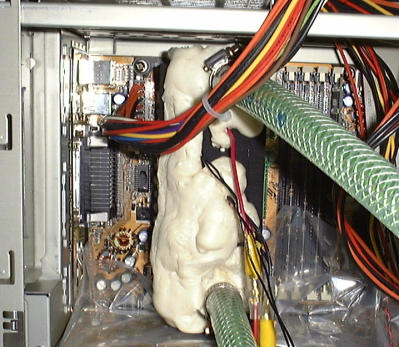

もう面倒になりまして発泡ウレタンを使用してしまいました
ＣＰＵの端子まで埋もれてしまいました
こんなに増えるとは思いませんでした。
後でＣＰＵの取り出しに苦労しそうです
まぁシリコンオイルを塗ってあるのでなんとかなるかな
まぁあまり考えない事にします。
とりあえず装着し電源ＯＮ
６００ＭＨｚは２Ｖで問題なし
続いて６２０もＯＫでした
続いて６６６ＭＨｚへ
Ｌ２脇の温度はマイナス２度
コア電圧２．４Ｖ Ｉ／Ｏ電圧３．５Ｖへ、しかし起動出来ませんでした
Ｌ２ＯＦＦにて試すと問題有りませんでした

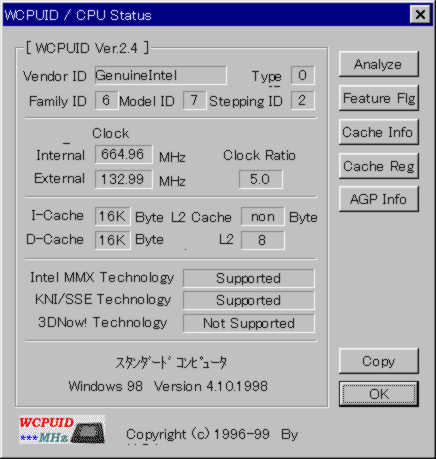

あっさり起動しました。ＳＥＣ４ｎｓのＬ２がネックですね
新しいＣＰＵがほしくなりました。
その後、ｓｏｆｔＦＳＢにてＦＳＢ１４０へ
こちらも問題なし
ＣＰＵコアは７００ＭＨｚでも問題なし
Ｌ２の張り替え、うーん危険だ多分壊す？
Ｐ３−５５０にはＮＥＣ３．６ｎｓのＬ２が使われている様なので
こちらがほしい
値段がもう少し安くなったら入手してみたいと思います。

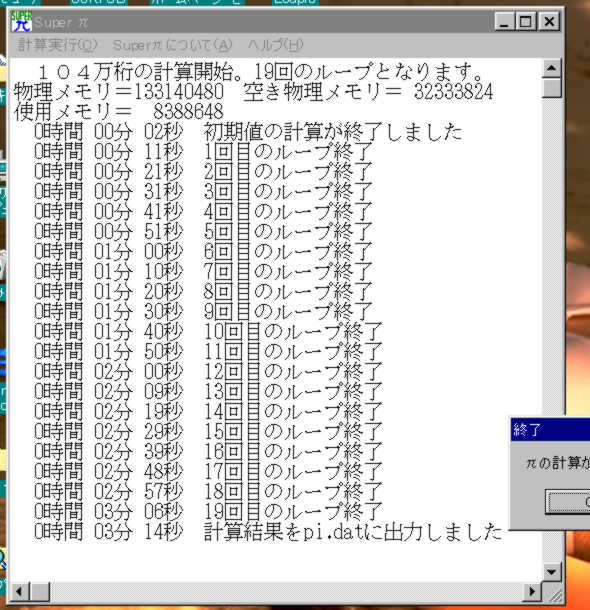

６２０ＭＨｚでスーパーπ１０４万桁実行してみました
以前の空冷での自己最高記録は３分２５秒でしたので
３分１４秒は新記録です。
少しずつですが２分台が見えてきました。
現在使用しているマザーＰ２Ｂ−Ｆですので
後日、ＡＸ６Ｂ−Ｒに防水処理を行い
ＥＸｃｒａｆｔさんの渇入れキットでＩ／Ｏ電圧を上げる予定です
本日注文のメールを入れましたが
現在品切れ中ですが予約しておいたので
早くこないかなぁー
たしかＰ２Ｂ−Ｆも抵抗を可変抵抗に換えてＩ／Ｏ電圧換えられ
ましたよね、そのうちやってみますか
６／７日Ｐ３−５００壊す？
先日から所有するＰＣすべてばらしました
ふと気づけば４４０ＢＸマザーはすでに４枚所有
なぜかってＰ２Ｂ−ＦのＩ／Ｏ電圧を変えようと・・・
Ｒ８９の抵抗を探すと・・・うーん場所が狭い
チップ抵抗のセットを購入したのでそのうち交換してみようと
思ってます。

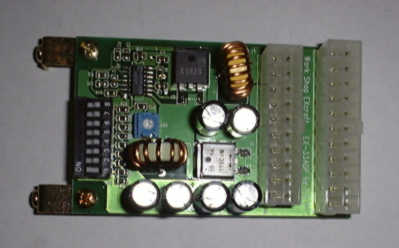

そして先日注文しておいたＥｘｃｒａｆｔさんの
３．３Ｖ拡張設定アダプターが到着したのでこちらも
装着しました
Ｐ２Ｂ−Ｆの様に３．３Ｖの電源回路を搭載したマザーには
効果がありませんので購入の際は注意してください
そんな訳で２号機のマザーＡＸ６ＢＣ−Ｒに装着です
そしてセレロンの４００ＭＨｚをたまたま入手したので
水冷でテストしました
そしてＰ３−５００の破損事件発生！

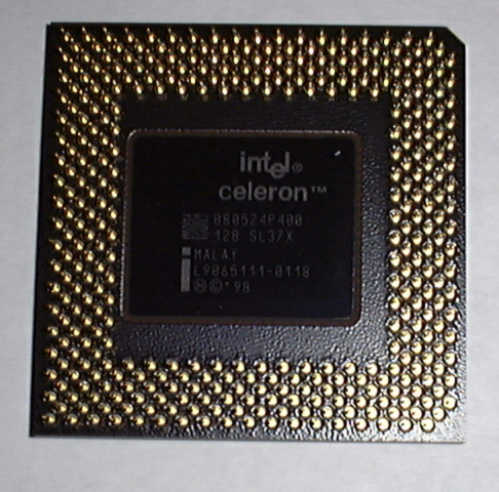

今回入手のセレロン４００ＭＨｚです
ＳＬ３７Ｘ ９９年６週のものです早速近所の家電店にて

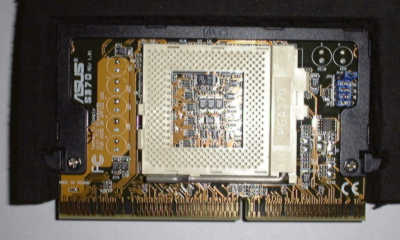

ソケット３７０のアダプターを購入
そうそう最近近所の家電店、マツモトデンキですが
ＰＣの自作コーナーが出来まして結構自作用パーツがあり
重宝してます。
今回は発泡ウレタンを使用しないでウレタンスポンジを使用しました
結果はマイナス５℃にて１００×６の６００ＭＨｚがＯＫでした
実はこの後Ｐ３−５００破損とともにハードディスクがクラッシュしまして
データを失いました

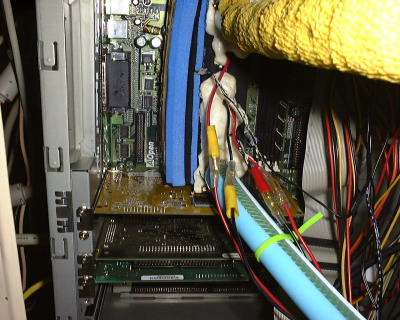

たまたまデジカメで撮影した画像が２枚残っていたのでここに掲載します。

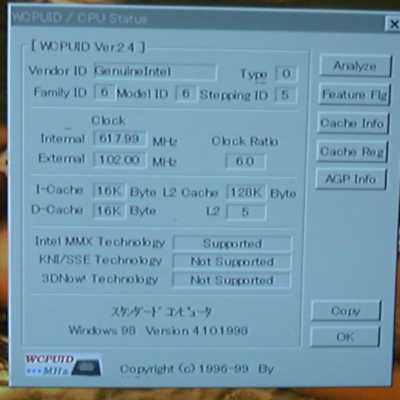

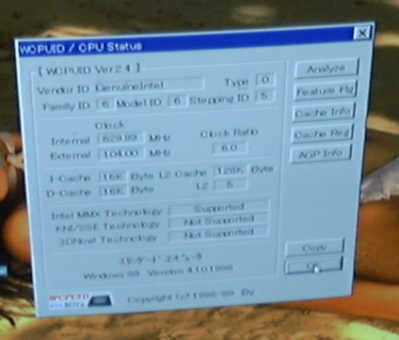

そしてマイナス１２℃にて６３０ＭＨｚまで起動確認出来ましたが
すぐにハングアップ、リセット連発です
ちなみにコア電圧２．６Ｖ、Ｉ／Ｏ電圧３．５Ｖです
手ぶれしててすみません
０℃以下を維持できれば６００ＭＨｚは２．４Ｖで起動しましたので
実用可能と判断しテストを終了しました。
そして事件が起きたのです。
部屋が散らかっているので足がもつれてサンペレカにて断熱処理中の
ＣＰＵを踏みつけてしまいました。

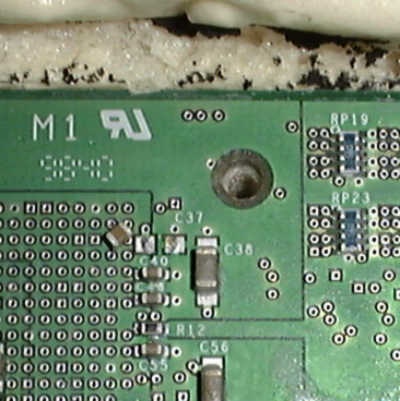

わーＣ３７のチップコンデンサが無い
部屋の中を探すこと５分取れたチップコンデンサを発見
はんだ付けを行い起動確認一安心でした
しかし５５０ＭＨｚで不安定ですマイナス１０℃でＦＲのループでハングアッ
プ
してしまいます。えーん(T_T)
まぁ動いているのでよしとしますか

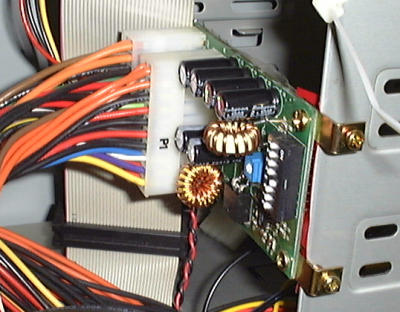

そしてＥＸｃｒａｆｔさんの３．３Ｖ拡張設定アダプター装着
３．８Ｖにて、以前の６２０ＭＨｚで起動常用ＯＫとなりました(^o^)
その後４Ｖに設定しマイナス２０℃にて６４５ＭＨｚの起動成功
しかしスーパーπの計算開始とともにハングアップしてしまいます

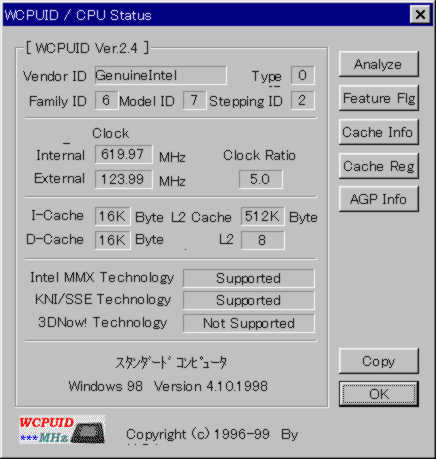

現在ＶＩ／Ｏ３．６Ｖ コア２．４Ｖ ６２０ＭＨｚにて常用中
おいおい以前と変わってないぞー
ＳＥＣ４ｎｓのＬ２の限界ですね
多段ペルチェにしてさらに冷やせば６４５でいけそうですが・・・
もうすぐボーナスだし
Ｐ３−５５０で７００オーバーを狙うことにします。
６月１６日、Ｐ３−５５０購入 こちらです
