1999年6月16日ついに購入してしまいました
禁煙生活も6ヶ月目に突入
毎日コツコツ貯めてきた禁煙貯金も10万円を超えました
本来この貯金は、AMD K7またはカッパーマイン用
でしたがオーバークロック系のBBSで
700MHzオーバーの話題を多数目にする様になり
もう我慢の限界購入となりました
血と汗と涙と笑いの結晶、禁煙貯金10万円です
それがP3−550に変身してしまいました。
夜勤が終わって家に着くとなにやら荷物が
きたきた、きたぞー
またまたパワーアシストにて購入です

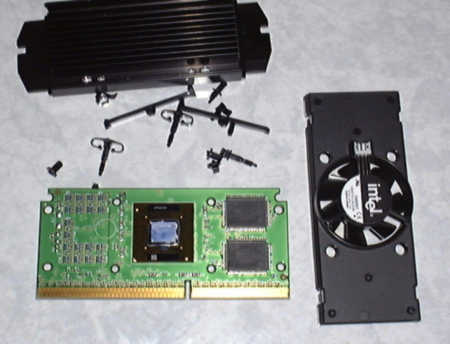

CPUを見つめる事数分早速、石割です
私の握力、左右60キロありますので工具不要
数秒後には、ばらばら
ヒートシンク固定のピンもバラバラに
しかし、これでCPUを壊したら・・・
力任せの石割は今回で卒業
次回からは工具を使って丁寧にいきたいと思います

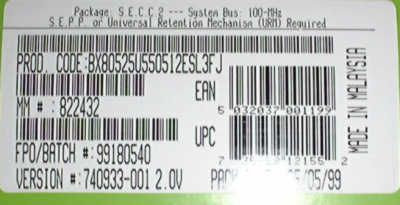

SL3FJ 99180540

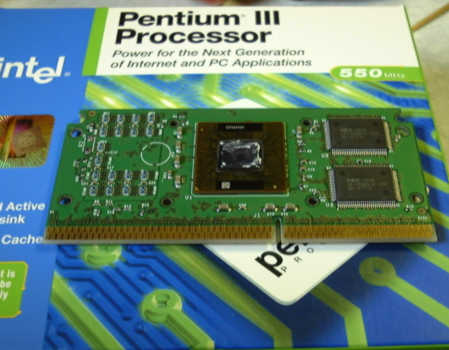

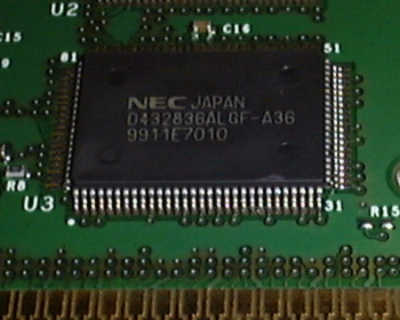

L2はNECの3.6nsが載ってました

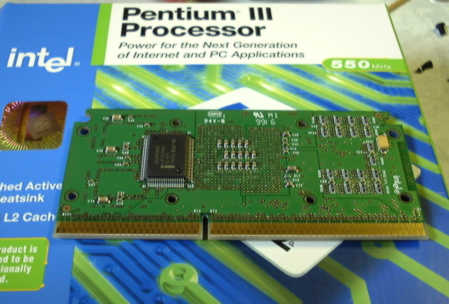

そんな訳で早速ハヤコートによる防水処理へ入りました
しかし、今思ったのですが
CPUが初期不良だったらどうするのでしょう
次回からは動作確認してから石割します。(^_^;)
ついでに現在のペルチェ5.5Aを2枚使用してますが
さらなる冷却のため8.5Aを3枚使用して
多段ペルチェにします
千石電商に注文の電話を入れました
本日発送との事なので明日には到着すると思います
今週末水冷マシンに装着してテストします

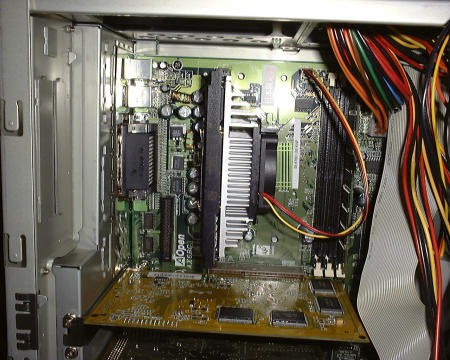

6/16とりあえず空冷ファン装着して
動作確認だけしておきます
おっ動く、動く問題ないぞ!って問題あったら
困ってしまいますが

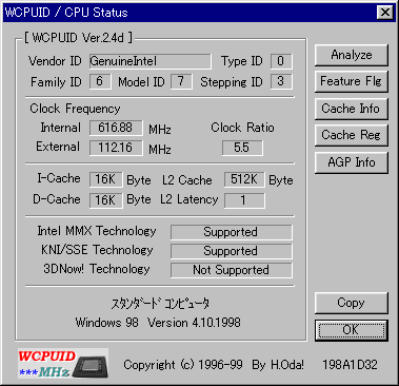

CPUコア2.0V、Vio電圧3.3Vの
デフォルトにてFSB112へ
問題無く起動しました

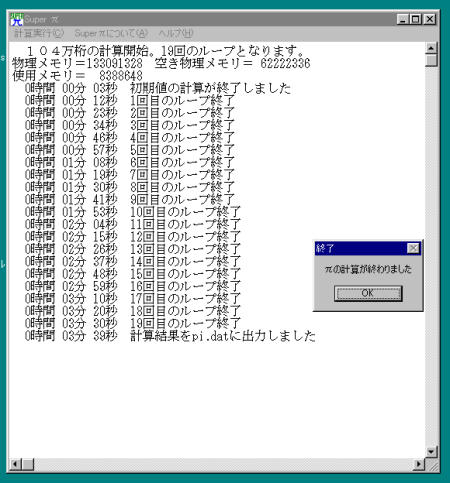

ついでにスーパーπ104万桁も実行
高倍率CPUなのでFSBクロックが低下
しているのでたいした事ないですね
さてコア付近の温度は38度くらいで安定しました
P3−500でこの周波数を常用するには10度以下の冷却が
必要でしたからなかなかいいのでは
当たりのCPUかどうかは判りませんが
水冷での結果が楽しみです
日曜日に水冷の結果をアップしますのでお楽しみに
6/20水冷での結果です
コア電圧 | VI/O電圧 | FSBクロック | CPUクロック | 起動 | Pai104万桁 |

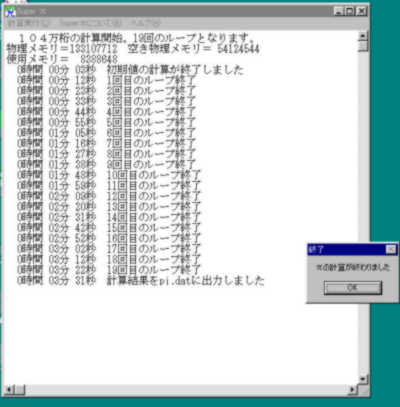

2.0V | 3.5V | 117MHz | 644MHz | OK | 3’31秒 |
2.0V | 3.5V | 124MHz | 682MHz | NG | − |
2.0V | 3.8V | 124MHz | 682MHz | NG | − |

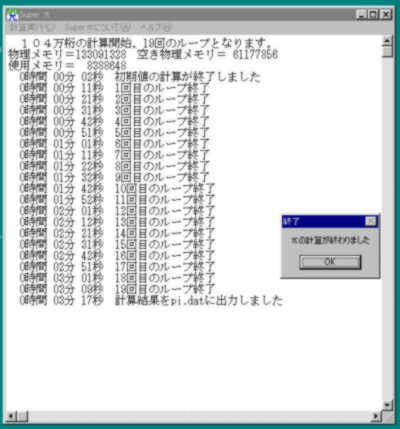

2.6V | 3.8V | 124MHz | 682MHz | OK | 3’17秒 |
2.6V | 3.8V | 129MHz | 708MHz | OK | NG |
2.6V | 3.8V | 133MHz | 731MHz | OK | − |
2.6V | 3.8V | 138MHz | 759MHz | NG | − |
結果画像です
うーんたいした事無い ペルチェ2段にした割にはあまり冷却されない マイナス10度くらいです 一段目と二段目の電圧を変えて最適のところを 探したいと思います。 |
2段ペルチェ難しい
1段目の電圧を上げるとペルチェ素子の放熱により
マルチペルチェプレートの温度が上昇してしまい
L2冷却アダプターを通しL2脇の温度が上昇してしまいます。
結果CPUに負荷をかけた場合
氷点下の維持が困難になりハングアップしてしまいます
そんな訳で1段の並列ペルチェに戻しました
うーん残念
あっそうだペルチェプレートもう1枚追加して
2+2の2段並列ペルチェにすればいけるのでは
早速、明日から制作にかかります。
6/23日
2段ペルチェが完成
80Wペルチェ4枚を2+2で使用しています。

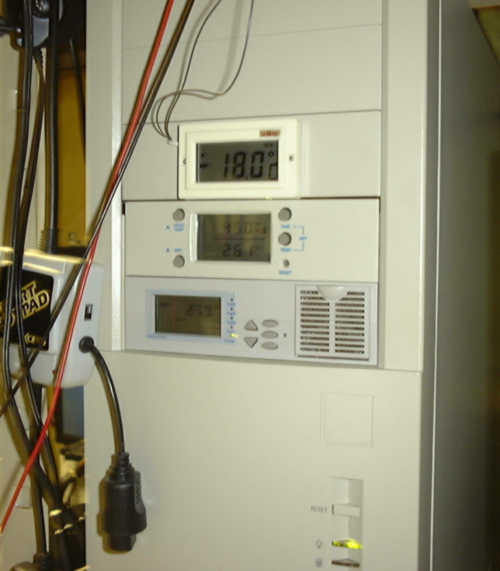

温度測定に使用していた温度計もパソコンへ組み込みました
バソコンと言うよりも、フルタワー型温度計ですね
なお私の使用している安定化電源は14Aですので
8.5Aペルチェ4枚の駆動には役不足もう1台購入しました
これからペルチェ冷却を始める方は将来の拡張を考え
30Aクラスの電源の購入をお勧めします。
1段目6V、2段目12Vの電圧をかけてみました
6/27
マザーボートを壊す
AOpen AX6BC−TypeRが水浸し・・・
このところCPUを交換したりペルチェを組み替えたり
頻繁に水冷ユニットを抜き差ししていたので
ホースの取り付け部のネジがゆるんでしまったみたいです。
1時間ほどの冷却にて2次冷却水はマイナス10度
ポンプとペルチェの電源を入れ、パソコン起動
そして、少しの間パソコンの前を離れ戻ってみたら
ディスプレイはまっ暗、ケース内は水浸しまいったなぁーです
あわてて電源落としましたが・・・
BXマザーを壊すのはP2Bに続きこれで2枚目(T_T)
そんなわけでまたまたBXマザー購入してしまいました
さて何を注文したでしょう
早くこないかなぁーってもう立ち直りました。
予備のP2B−Fを入れてみました
コア2.0Vにて682MHzまで起動出来ました
早速スーパーπを実行104万桁8ループ目マイナス8度にて
エラーとなりました

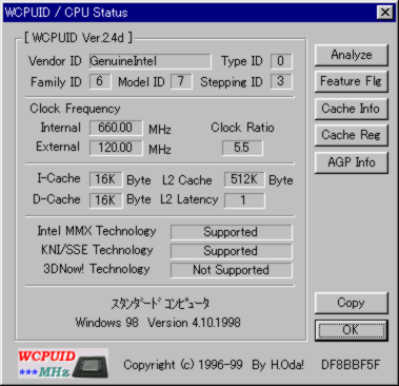

続いて660MHz実行
あれまぁ自己記録更新です
AX6BC−Rでは682MHzにて3分17秒でしたが

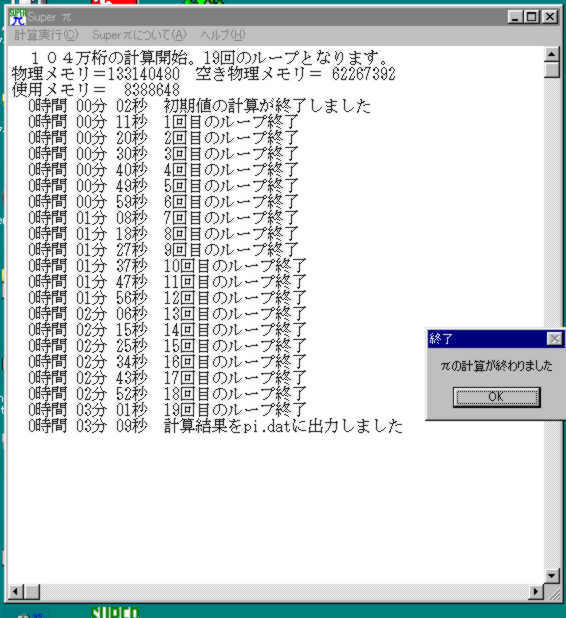

P2B−Fでは660MHzで3分9秒でした。
BIOSにてメモリー関係の設定は2.2.2.0.fastの最速設定にし
ました
次はコア電圧2.4Vで試したいと思います
いよいよスーパーπ2分台突入かぁ・・・ワクワク
6/29
コア電圧2.4V、Vio3.5Vにて682MHzで起動OK

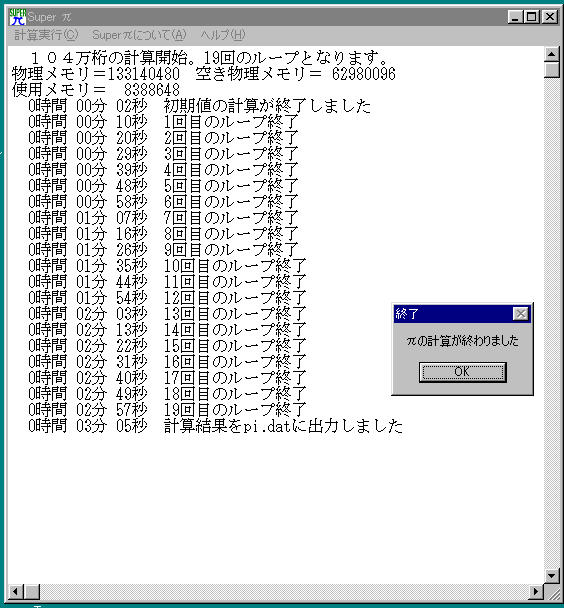

自己記録更新3分5秒でした
使用しているマザーがP2B−FですのでFSB124MHzの次は
133MHzとなり732MHzになり
起動は可能でしたがスーパーπはエラーとなりました
新しいマザーの到着を待ちましょう
1999年7月15日
最近ドリームキャストのゲームにはまっていて
こちらは全然進んでませんでした。
購入したマザーはAOpen AX6BC Type−Rです
えっ前のと同じじゃないか
拡張設定アダプターが使いたかったので・・・
そうなんです、でもこちらは改造済みでして
Turbo.PLL−01を搭載してますので
CPUのクロックが1MHz単位で設定できて、とても便利です。

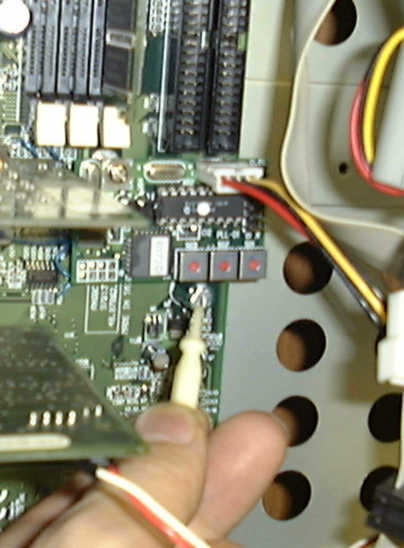

写真の3個のロータリースイッチにてクロックを指定します
起動中に自由に変更できますので・・・
さらにヒロ坊さんはこれのコントローラを現在開発中
クロックの設定も更に細かく0.001MHz単位の設定
が可能です。
液晶表示付きでCPUクロック等を表示できる物です
価格を抑える為に組み立てキットの形で市販するようですので
発売が楽しみです。
ヒロ坊さんのホームページはリンクの部屋に追加しておきましたので
興味のある方はそちらからどうぞ!

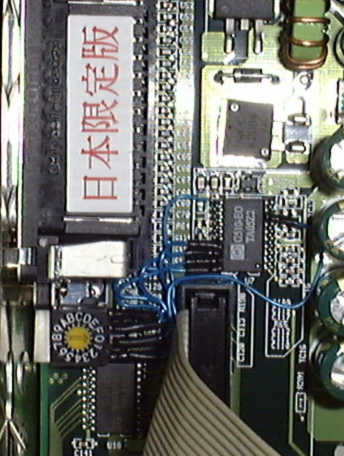

そしてCPUのコア電圧の可変改造も行ってますので
CPU電圧も1.7Vから2.7Vの範囲で変更可能です
現在、水冷ユニットの改造を行ってますので
完成したらP3−550のテストを再開します。
今度のは並列ペルチェ4枚の予定
80Wペルチェを使用します。
目指せ!マイナス50度!さてどこまで冷えることやら
そうそう先ほどパワーアシストのHP見たら7/17に
P3−600入荷とありました96800円でした
L2はどこのものが載っているか非常に興味がありますが
これって多分カトマイコアですよね
0.18のカッパーマインコアまで待つとします。
その前に多分AMD K7を購入する予定です
早くでないかなぁー
