ＡＭＤ Ｋ７　　

８月２２日
ＡｔｈｌｏｎのＣＰＵ倍率変更に成功
これでゆっくり眠れますね(^O^)
まだ試したい事があるのに明日から仕事
１週間休みたいです。
６５０ＭＨｚ 起動はこちらです

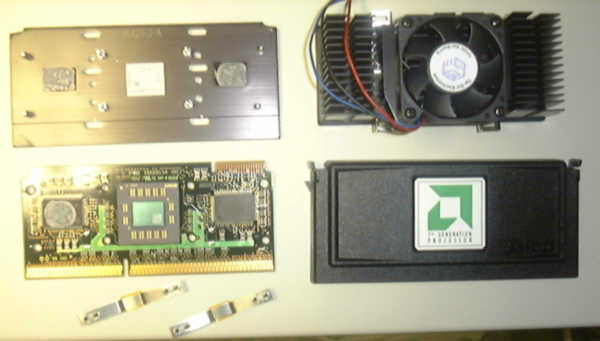

８月１９日　Ａｔｈｌｏｎの石割を行う
結構、固かったけど壊さずに石割完了

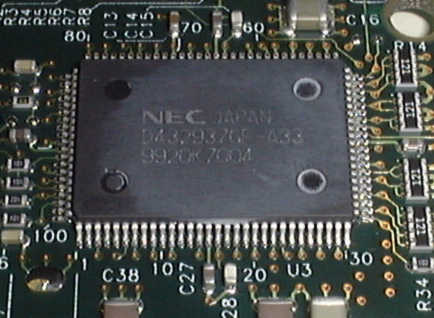

Ｌ２にはＮＥＣ　３．３ｎｓが使用されてます
ちょっと見にくいですが
Ｄ４３２９３７ＧＦ−Ａ３３　９９２０Ｋ７００４
となってました

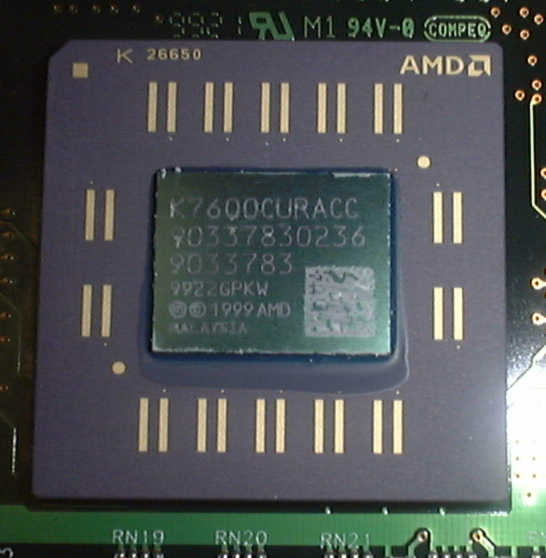

コアです、Ｐ３のＯＬＧＡみたいですね

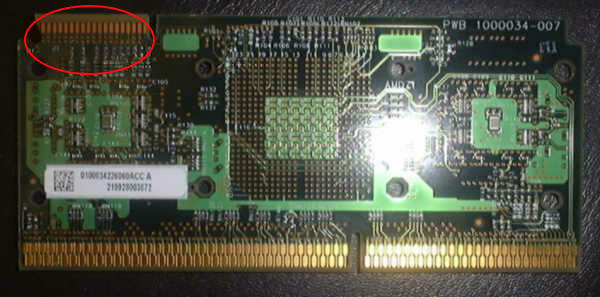

基板裏面です
Ｐ３とにていますが、明らかに違う部分が
ここはＧｏｌｄｅｎ　Ｆｉｎｇｅｒｓと呼ばれ
ＣＰＵ倍率設定の鍵を握っているようです

Ａｔｈｌｏｎ６００ＭＨｚのＧｏｌｄｅｎ　Ｆｉｎｇｅｒｓ
こちらがＣＰＵ側です

裏側です

私には判りませんがこの部分がＣＰＵ倍率の鍵にぎって
いるようです
１日も早くＡｔｈｌｏｎの謎が解明される事を楽しみにしてます

８月２０日
ＡｔｈｌｏｎではＧｏｌｄｅｎ　Ｆｉｎｇｅｒｓ上の抵抗により
ＣＰＵ倍率を設定しているようです

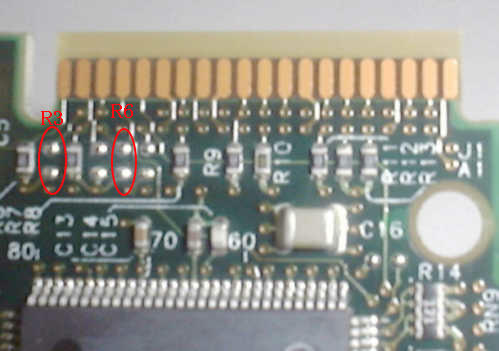

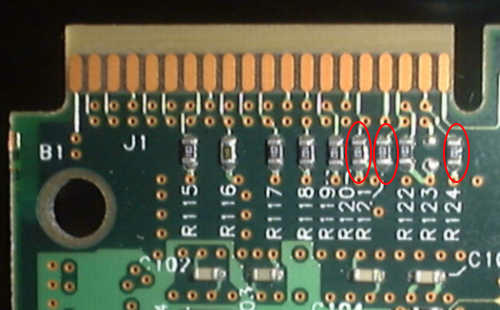

Ｒ３、Ｒ６、Ｒ１２０、Ｒ１２１です
Ｒ１２４も怪しいようです

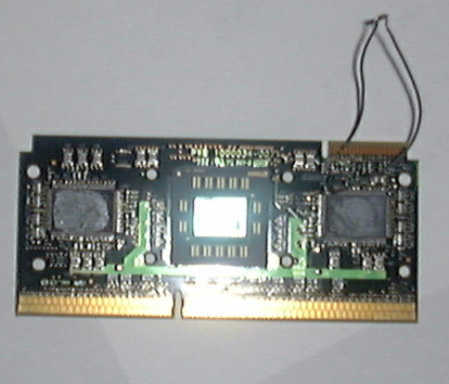

今日私はＲ３にチップ抵抗をつけました、６５０ＭＨｚにて
動くはずが６００ＭＨｚにて起動してしまいます
チップ抵抗のサイズ同じものが無かったので

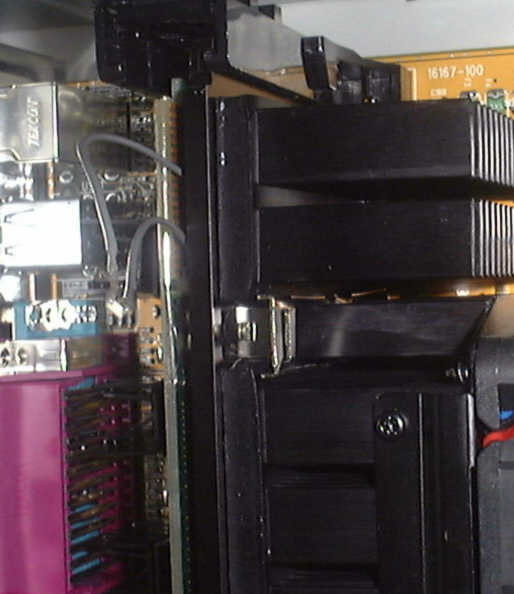

Ｒ３からリード線にて引っ張り出して取り付けました
まぁテストだからいいかぁ
しかし、ＣＰＵを壊したら・・・
理性はやめとけと言ってますが、本能が・・・誰か止めてくれー

まぁＣＰＵが壊れる事もなく６００ＭＨｚにて無事？起動
ｂｕｎｎｙさんはＲ６にてテストこちらは７００ＭＨｚにて起動
するはずが動かなかったそうです
その後Ｒ３にしたところ私と同じように６００ＭＨｚで起動したそうです

今回のテストはｓｙｏｕｔｈさんのＨＰ上の
Ａｔｈｌｏｎ解析情報を元に行いました
今後の更なる解析を期待しております
まぁ何の設定も出来ずつまらないなぁと思っていたＡｔｈｌｏｎですが
色々遊べて満足してます
まぁ壊してもいいように５００を購入しておいたほうがいいのかなぁ
ｓｙｏｕｔｈさんの ＨＰはこちらです

本日、９９年８月４日いつもの様にネット上を
巡回していると・・・
Ｋ７−５００、８／１１日入荷との記事が
ほかにもＫ７の予約を受け付けているショップは
ありましたが入荷時期を明記しているところはありません
でした。
このところ私はＣＰＵの購入はパワーアシストばかりです。
当初Ｋ７は５００、５５０、６００ＭＨｚの動作品が
出荷されますが、どんな結果になるか判らないので
取りあえず５００ＭＨｚを購入してみます
Ｋ６では弱かった浮動小数点演算もかなりいいみたいですからね
いい感じでしたら、次に出荷されるであろう
７００、もしくは８００ＭＨｚ品を購入します
しかし今回注文したＫ７−５００はＢＵＬＫ品ですから
当然ＣＰＵクーラーは付属しないはず
またＫ７用のＣＰＵクーラーも市販されてませんから
現物を見てＰ３用クーラーを加工して取り付ける
事になると思います。

８月６日注文確認のメールが届きました
発送は８／１６日との事です
当初５００ＭＨｚ品を注文しましたが
やはり最速のものがほしくなりＫ７−６００へ変更
しました。
専用のＣＰＵクーラーも入荷するそうなので
そちらも注文しました
早く来ないかなぁ

８月１８日、先日到着していましたが
休日出勤の為、本日組み込みました

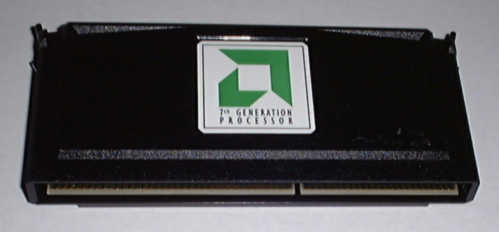

ＡＭＤ　Ａｔｈｌｏｎ６００ＭＨｚです
６５０ＭＨｚも出荷された様子なので
もう少し待っていればよかったかも
まぁ速い物、新しい物好きなのでしょうがないですが

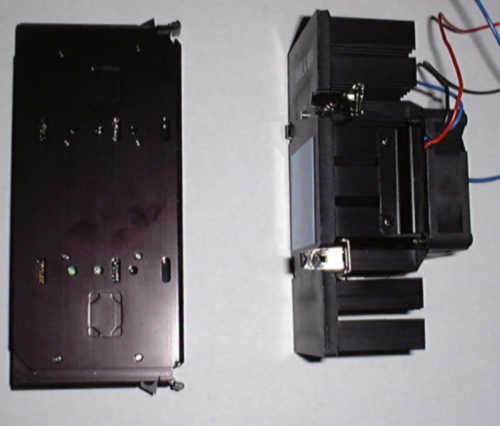

ＣＰＵカートリッジは、旧Ｐ２のＳＥＣＣとそっくりです
ＫＥＮＤＯＮ さんや Ｂｕｎｎｙ さんはすでに石割していて
Ｌ２はＡｔｈｌｏｎ５００にはＳＥＣ４ｎｓ
６００にはＮＥＣ３．３ｎｓが使用されているそうです
水冷マシンに組み込んでテストしたかったのですが
現在のマザーではＦＳＢが変更出来ないので
しばらく定格のクロックにて使用します

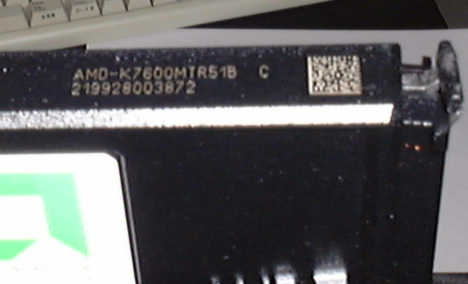

製造週は９９年２８週ですね

とりあえずベンチマークを実行

使用メモリはＰＣ１３３　ＣＬ３
ビデオカードはＭａｇｉｃ！ＴＮＴ２です

まぁ驚くほどのスピードではないですが
Ｌ２にＮＥＣ３．３ｎｓを使用していることから
ＦＳＢが変更出来たら面白くなるのに・・・
初のＡｔｈｌｏｎマザーでしたので
何かトラブルでもあるかと思っていましたが
あっさり動きました。
まだ１日しか使用してませんが特に問題は無いようです。

ｈｄｂｅｎｃｈも実行して見ました

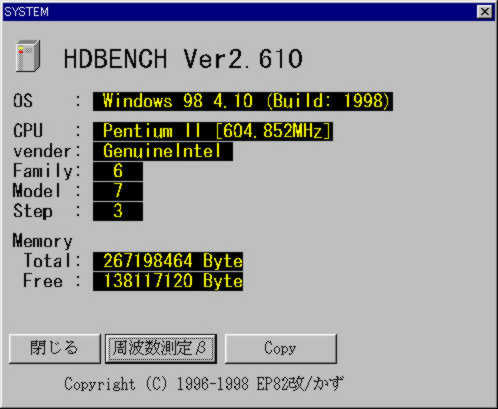

比較の為Ｐ３−６０４ＭＨｚの結果を載せました

使用ＣＰＵ　Ｐ３−５５０
ＦＳＢ１１０×５にて測定
尚、使用マザーはＰ２Ｂ−Ｆ
メモリ関係の設定は２．２．２．０．ｆａｒｓｔの最速設定

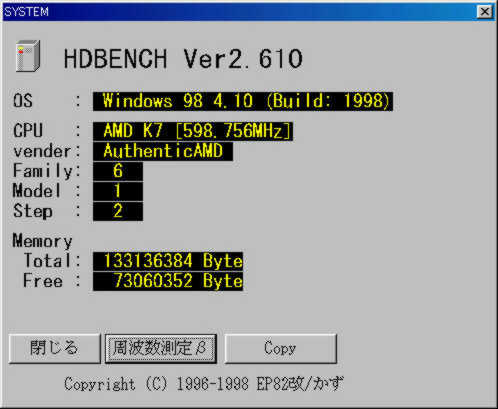

使用ＣＰＵ　Ａｔｈｌｏｎ６００ＭＨｚ
ＦＳＢ１００×６にて測定
使用マザーＭＳ−６１６７
メモリ関係の設定はＣＡＳ　Ｌａｔｅｎｃｙのみ３から２へ変更しました
ＦＴＰはＰ３よりいい結果が出ました
続いてスーパーｐａｉ１０４万桁を実行

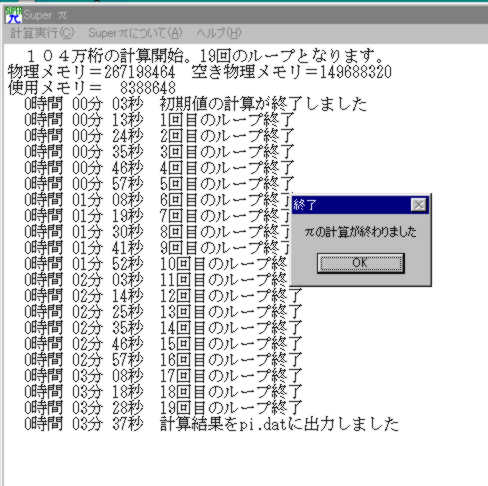

まずはＰ３−６００から

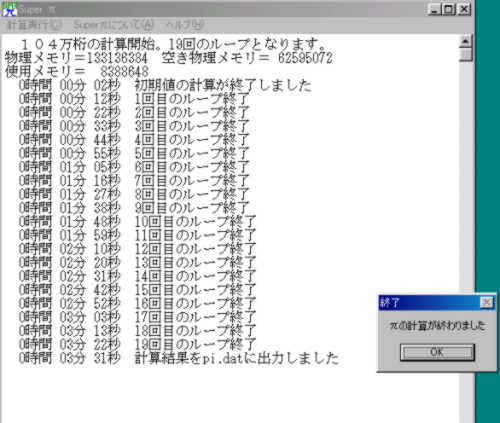

続いてＡｔｈｌｏｎ６００

Ａｔｈｌｏｎ６００いい感じですね
ｉｎｔｅｌも、うかうかしてられませんね
カッパーマインの出荷は遅れるようですし
ＭＳ−６１６７でＦＳＢが変更出来ればいいのですが・・・
ＢＩＯＳのアップデートを待ちますか

ｉｎｆｏＭａｇｉｃのホームページに
Ｍａｇｉｃ！ＴＮＴ２用ドライバＶｅｒ．３．００がアップされて
いたのでダウンロードしてみました
Ｖｅｒ．２．００では

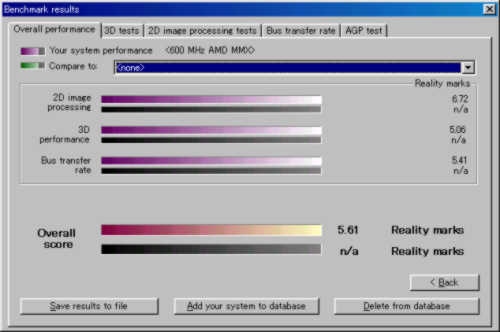

Ｆｉｎａｌ　Ｒｅａｌｉｔｙ　　５．６１

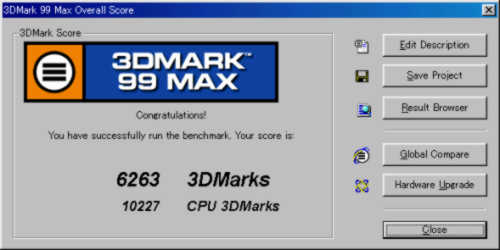

３Ｄｍａｒｋ　９９ＭＡＸ　　５７７９でしたが
Ｖｅｒ．３．０では大幅にアップしました
コア１５０ＭＨｚ、メモリ１６０ＭＨｚにて測定しています

これはＡｔｈｌｏｎ用に最適化されたのでしょうか？
あっそういえばＶｏｏｄｏｏ３も最適化された
ドライバがあった様な気が・・・
今度、試してみようと思います。
